KHCQ型自励式高压磁控软起动装置在新疆八钢集团使用情况的报告
编辑：admin 来源：未知 时间：2016-03-04 13:51
我们新疆八一钢铁集团有限公司（以下简称八钢）是新疆地区最大的钢铁企业，也是国家特大型钢铁企业之一，是一个集矿山、烧结、炼铁、炼钢、轧钢等工艺于一体的综合性企业，主要产品为建筑用钢，随着国家西部大开发政策的不断深入，建筑用钢量猛增，为我们八钢的发展提供了难得的机遇。
2003年，公司新建了两座420㎡高炉，分別为4号和5号高炉，两座高炉共有风机4台，两开两备，拖动设备为两台6000KW 6KV的电机，额定电流为657A,为其供电的变压器最小短路电流为
13.29KA。 该电机全压直接起动电流按6Ie设计，电网压降为 6*675/13290=29.6%,而选用软起动方式，把起动电流控制在3Ie以下，则电压压降为 3*65/13290=14.8%是能滿足起动要求的。若
电网增容，不仅周期长，投资大，而且每月还须额外支出基础电费，因此我们将焦点集中在电机软起动装置的选择上。
在选择起动设备的过程中，我们对高压变频器、水电阻、热变电阻、高压磁控进行了 充分论证，权衡利弊，最后选择了武汉科锐尔电气有限公司生产的专利产品一自励式高压 磁控软起动装
置。
首先是高压变频器。其起动电流及转矩能很好地满足要求，但价格昂贵，每千瓦售价高达800-1000元不等，且完全依赖进口，对现场环境及操作维护技术要求很高，如此大功率的电机，国内
采用高压变频器作为单纯起动用的用户也不多见。
起次是水电阻和热变电阻。这两种产品几年前我们已采用过，在使用过程中遇到了较多问题，有些问题还很严重。这种产品均采用Na2Co3水溶液作为导电介质，分别通过移动极板和加热电解液来改变电阻，实现电机软起动。
在使用过程中，出现过以下问题：
1、起动电流大小受环境温度影响大，表现在两方面：一是连续起动时，液体温度升 高，笫一次起动电流能控制在3Ie,则笫二次可能会达到3.5Ie :二是冬夏季起动电流差别 大，冬天（最低
温度-300C起动电流很小，起动困难，有几次我们不得重新配置液体浓度，而夏天（温度最高450）起动电流又很大，屡屡造成开关柜跳闸。
以上特点决定了这两种产品在变压器短路容量较小时，不适合采用。
2、液体易“开锅”。连续起动两次以上时，导致电解液温度升岛而外溢，直接造成高压接地，酿成事故。
3、使用寿命短，因极板和水箱长期与Na2Co3溶液接触，水分子不断渗透，水箱在使用两年到三年后，绝缘电阻会急剧下降，当用摇表测量时，发现对他电阻已经很小，不得不更换，即花钱又费时，还影响生产，不及时更换还会造成事故。
4、体积大，增加基建投资，定期加水，维护麻烦。
最后是自励式高压磁控软起动，因为是新技术，公司组织了有关电气技术人员对该产品进行了理论上的分析，并对武汉科锐尔电气有限公司的一些业绩进行了考察。
该产品的主体部分是一个带钦芯的大型电抗器，铁芯上套两组线圈，一是高压交流线 圈，与电机串联，起降压作用，另一组是直流控制线圈，通过改变直流电流的大小来改变铁芯磁导率μ，通过公式XL=μ.W.L(XL=线圈感抗；μ=磁导率；W=2πf；L=匝数〉可知改变μ大小即可改变XL大小。直流越大，μ越小，则XL越小，直流大小是由可控硅导通角来实现的。可见，磁控电抗器高压交流绕组的阻抗是完全受低压可控硅控制的，因此， 磁控软起动具备了晶闸管软起动器的一切特性，只是响应速度比晶闸管有所降低，但对电机起动这样的大愦性来说，已经足够了。在实际起动过程中，该产品表现出了如下特点：
1、该产品有三种起动曲线供选择，一是恒流，二是斜坡电流，三是突跳。第一种曲线，采用闭环控制，实现恒流。二、三种是完全靠程序设定，解决特殊负载的起动。

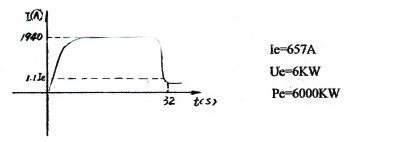

对于风机类负载只能选笫一种曲线，根据我们八钢的情况，调试人员直接将电流设定在2.8Ie,通过对电流表仔细观察，电流为恒流2.8Ie左右，起动时间为32S,电网无导常。
对于风机类负载只能选笫一种曲线，根据我们八钢的情况，调试人员直接将电流设定在2.8Ie,通过对电流表仔细观察，电流为恒流2.8Ie左右，起动时间为32S,电网无导常。
2、采用全数字控制，人机界面设定参数，设定及调整十分方便。
3、 采用检测电流切除电抗器，当起动电流降至1.1 Ie时，控制系统自动检测，发出信号，星点柜短接，因此切除时无二次电流冲击。
4、多次起动，电流均为2.8Ie左右，时间为32S，无变化。
5、采用了专门的滤波装質，无谐波污染。
6、电机均加速无机械冲击。
7、噪声小。
8、体积小，只有液态电阻的1/3,结构紧凑。
9、电抗器及可控硅均为长寿命器件，而且又是短时工作，无出现事故的机理。
鉴于该产品在4号高炉的成功运用，后期的3台6000KW 6KV电机软起动器我们毫不犹豫交给了武汉科锐尔电气有限公司承制。
